हेलो दोस्तों आज की इस पोस्ट में हम ओम का नियम क्या है पढ़ेंगे तो आप पोस्ट को पूरा जरूर पढ़ें।
ओम का नियम क्या है
धारा और विभवांतर के बीच ग्राफ इस नियम की सीमाएं और Practicle ओम के नियम का सूत्र इस पेज पर है Voltage और Current में सम्बन्ध और इसके अनुप्रयोग और ओम का मात्रक इस नियम का नाम जर्मन वैज्ञानिक जार्ज साइमन ओम के नाम पर रख क्योंकि 1828 में इन्होने ही Voltage और Current के बीच सम्बन्ध का अपने प्रयोगों से पता लगाया जिसे ओम का नियम नाम दिया गया
यदि किसी चालक यानि Conductor की भौतिक परिस्थितियों यानि लम्बाई,ताप,दाब,अदि में कोई परिवर्तन नहीं किया जाये तब उस चालक के सिरों पर उत्पन्न विभवान्तर उसमे Flow हो रही Dhara के समानुपाती होता है

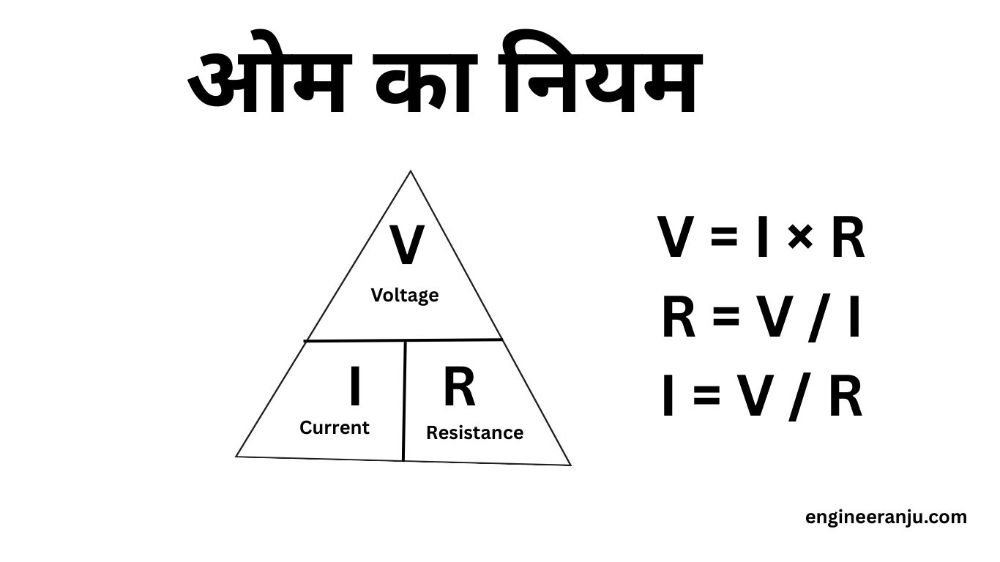

यदि लगाया गया विभवान्तर V मान लेते है और बहने वाली धारा I मान लेते है तब ओम के नियम से दोनों में सम्बन्ध- V ∝ I
V=RI
यहाँ पर R एक Constant है जिसे Resistance कहते है इस Ω से दर्शाते है R=V/I वोल्टेज या विभवांतर v का मान बढ़ाने पर धारा का मान भी बढ़ता है
यदि चालक के विभवान्तर और धारा के बीच ग्राफ खीचे तो एक सरल रेखा प्राप्त होती है जो बताती है की विभवान्तर के बड़ने पर धारा भी बड़ेगी और विभवान्तर के कम होने पर धारा भी कम होगी
Ohm के नियम की Limit यानि सीमायें
- Ohm का नियम Metak Conductor के लिए ही apply होता है
- ताप और अन्य भौतिक परिस्थतियों Constant रहे यानि कोई परिवर्तन न हो
- और इनके कारण चालक में Strain पैदा न हो
- ओम का नियम घातु प्रतिरोधो पर ही लागु होता है अर्धचालको पर यह नियम लागु नही होता है
- ओम का नियम रेक्टिफायर, क्रिस्टल डायरेक्ट जैसे उपकरणों पर लागु नही होता है
- ओम का नियम उन परिपथो पर काम नही करता जिनके विधुतीय गुण दिशा पर निर्भर करते है
- इलेक्ट्रिक परिपथो पर ओम नियम लागु नही होता है
ओम के नियम पर प्रयोग या सत्यापन
वास्तव में विभवांतर क्या होता है -जब किसी wire में धारा वह रही होती है तो जिस प्रेसर से वह रही होती है उसे विभवांतर या voltage कहते है इसके लिए detail में हमने water analogy से इसे अच्छे से समझाया है आप इसे पड़ सकते हो
अब प्रतिरोध क्या है इसका साधारण सा जबाब है धारा के मार्ग में रुकावट ही प्रतिरोध है यह रुकावट कुछ भी हो जैसे तार की लंबाई बड़ा दी जाए तो प्रतिरोध बढ़ जाएगा तो यह प्रतिरोध हो गया
ओम के नियम का उपयोग हम विभवांतर,धारा और प्रतिरोध को ज्ञात करने के लिए कर सकते है यह कैसे करना है इसकी बात हम करते है
आपको ohm के नियम के सत्यापन के लिए सबसे पहले आपको एक सर्किट board जैसे breadboard लेना है और एक resistance यानी प्रतिरोध जो बाजार में बहुत सस्ते मिल जाते है आपको एक कोई भी लेना है और उसे ब्रेडबोर्ड पर लगाना है एवं उस प्रतिरोध का मान ज्ञात करने के लिए रेसिस्टर कलर कोड के उपयोग से करें यदि आपको कलर कोड नही आते तो इसे पढ़ें Resistance value कैसे चेक करें
मान लीजिये की आपके द्वारा उपयोग किया गया प्रतिरोध 1k ओम का है
अब आपको किसी variable दिष्ट धारा का स्त्रोत लेना है जिससे आप अपने सर्किट को 1वोल्ट से लेकर 10 वोल्ट तक वोल्टेज दे सकें
जैसे कि एक adapter जिसमे वोल्टेज regulator लगा हो और एक स्क्रीन जिसमे वोल्टेज दिखता रहे कि हम कितना वोल्टेज अपने सर्किट को दे रहे है
ओम के नियम के सत्यापन या प्रयोग के लिए आपको ये करना है
हम जानते है कि श्रेणी क्रम में धारा समान रहती है इसलिए हम एक अमीटर अपने सर्किट में प्रतिरोध के श्रेणी क्रम में लगते है अमीटर धारा मापने के यन्त्र होता है
और हम ये भी जानते है कि विभवांतर समांतर क्रम में समान रहता है
इस लिए एक वाल्टमीटर या विभवमापी हम उसी प्रतिरोध के साथ समांतर क्रम में जोड़ेंगे विभवमापी विभवांतर मापता है ये सब आपको पता होनी चाहिए
आप मल्टीमीटर का उपयोग कर सकते है जो धारा और विभवांतर दोनों माप सकता है यह 100 रुपये तक मिल जाता है बाजार में
हमारा पूरा परिपथ बन चुका है अब ओम के नियम को ध्यान में रखते हम एक सारणी बनाएंगे सबसे पहले दिष्ट धारा के source में लगे रेगुलेटर को 1v से 10v तक ले जाते है और सभी उपकरणों में reading note करते चलते है
यदि आप 1k ओम का प्रतिरोध उपयोग कर रहे है तब आप voltage को 0v से 1v करें फिर अमीटर में देखें आपको 1mA दिखेगा यानी 1 मिली एम्पीयर
अब फिर 1v से 2v पर set करें तब आप अमीटर में 2mA देखोगे फिर 3v रखें तो आप 2.99mA धारा दिखेगी
इसी प्रकार आप 10v तक कि reading नोट करें यही ओम के नियम का सत्यापन है आप प्रतिरोध अलग अलग उपयोग करके देखिए सभी के रिजल्ट अलग अलग आते है और ओम का नियम इन पर लागू होता है
आशा है आपको यह पोस्ट पसंद आई होगी अपने सभी दोस्तो के साथ भी शेयर करे।
